1. दिशा बदलने के लिए:90° Elbow:
यह सबसे सामान्य प्रकार का elbow है, जो पाइपलाइन को 90 डिग्री के कोण पर मोड़ने के
लिए उपयोग किया जाता है। जब पाइपलाइन को एक सीधी दिशा से किसी अन्य दिशा में मोड़ना
हो, तो इसका इस्तेमाल किया जाता है।45° Elbow: यह elbow 45 डिग्री के कोण पर
पाइपलाइन को मोड़ने के लिए उपयोग किया जाता है। यह तब उपयोगी होता है जब मोड़ थोड़ा
सा होना हो।
2. दबाव को नियंत्रित करने के लिए:
Elbow fittings पाइपलाइन में दबाव को
नियंत्रित करने में भी मदद करते हैं। जब भी पाइपलाइन में दिशा बदली जाती है, तो
दबाव में परिवर्तन होता है। Elbow fittings इस दबाव को नियंत्रित करके पाइप के
टूटने या फटने के जोखिम को कम करते हैं।
3. कम जगह में पाइपलाइन को फिट करने के
लिए:
Elbow fittings का उपयोग उन जगहों पर किया जाता है जहां पाइपलाइन को कम जगह में
फिट करना हो। जैसे कि दीवार के कोने, मशीनों के आसपास, या अन्य बाधाओं के पास।
Elbow fittings की मदद से पाइप को मोड़ा जा सकता है और यह सुनिश्चित किया जा सकता
है कि वह सही तरीके से फिट हो जाए।
4. पाइपलाइन की स्थिरता बनाए रखने के लिए:
Elbow
fittings पाइपलाइन की संरचनात्मक स्थिरता को बनाए रखने में भी महत्वपूर्ण होते हैं।
पाइपलाइन में सही जगह पर elbow का उपयोग करने से पाइप का वजन सही तरीके से वितरित
होता है, जिससे सिस्टम की दीर्घकालिक स्थिरता बढ़ती है।
5. प्रवाह की दिशा को
नियंत्रित करने के लिए:
Elbow का उपयोग पाइपलाइन में बहाव की दिशा को नियंत्रित करने
के लिए भी किया जाता है। यह सुनिश्चित करता है कि तरल या गैस सही दिशा में और उचित
गति से बहती रहे।इन सब कारणों से elbow fittings किसी भी पाइपलाइन सिस्टम में
अनिवार्य हैं और वे न केवल दिशा बदलने के लिए उपयोगी हैं, बल्कि पाइपलाइन की समग्र
कार्यक्षमता और सुरक्षा को भी सुनिश्चित करते हैं।
Elbow पाइप फिटिंग्स के कई प्रकार होते हैं, जो उनके डिजाइन, आकार, और उपयोग के आधार पर विभाजित किए जाते हैं। मुख्य रूप से, elbow fittings के निम्नलिखित प्रकार होते हैं:
1. Angle के आधार पर:

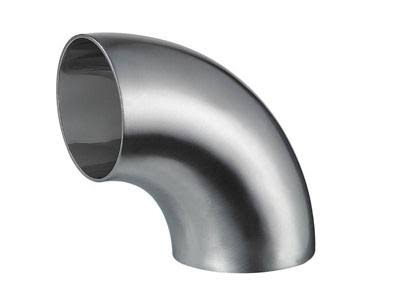

90° Elbow:
यह सबसे सामान्य प्रकार का elbow है जो पाइप को 90 डिग्री पर मोड़ने के लिए उपयोग किया जाता है। इसे "Right Angle Elbow" भी कहा जाता है।
45° Elbow:
यह elbow 45 डिग्री के कोण पर मोड़ने के लिए उपयोग किया जाता है। इसका उपयोग तब किया जाता है जब पाइपलाइन में थोड़ा सा मोड़ चाहिए होता है।
180° Elbow:
इसे "U-Bend Elbow" भी कहा जाता है। यह पाइप को 180 डिग्री पर मोड़ने के लिए उपयोग होता है, यानी पाइप की दिशा पूरी तरह से उलटी हो जाती है।
2. Connection के आधार पर:
Butt-Weld Elbow:
इसमें elbow और पाइप को सीधे welding (वेल्डिंग) के जरिए जोड़ा जाता है। यह एक स्थायी जोड़ होता है।
Socket-Weld Elbow:
इस elbow में पाइप को elbow के सॉकेट में डालकर फिर वेल्डिंग की जाती है। इसका उपयोग छोटे पाइपों के लिए किया जाता है।
Threaded Elbow:
इस प्रकार के elbow में थ्रेड्स (धागे) होते हैं जिनसे पाइप को आसानी से जोड़ा और हटाया जा सकता है। यह कम दबाव वाले सिस्टम में उपयोग होता है।
Flanged Elbow:
इस elbow के दोनों सिरों पर flange होते हैं, जिनके माध्यम से पाइपों को बोल्ट्स के द्वारा जोड़ा जाता है। यह disassembling और reassembling के लिए उपयुक्त है।
3. Material के आधार पर:
Carbon Steel Elbow:
यह elbow कार्बन स्टील से बना होता है और भारी-भरकम उद्योगों में उपयोग होता है, जहां उच्च दबाव और तापमान होता है।
Stainless Steel Elbow:
यह स्टेनलेस स्टील से बना होता है और इसे जंग-प्रतिरोधी गुणों के कारण उपयोग किया जाता है, जैसे कि रासायनिक और खाद्य उद्योगों में।
Copper Elbow:
यह elbow तांबे से बना होता है और इसे मुख्यतः प्लम्बिंग और हीटिंग सिस्टम में उपयोग किया जाता है।

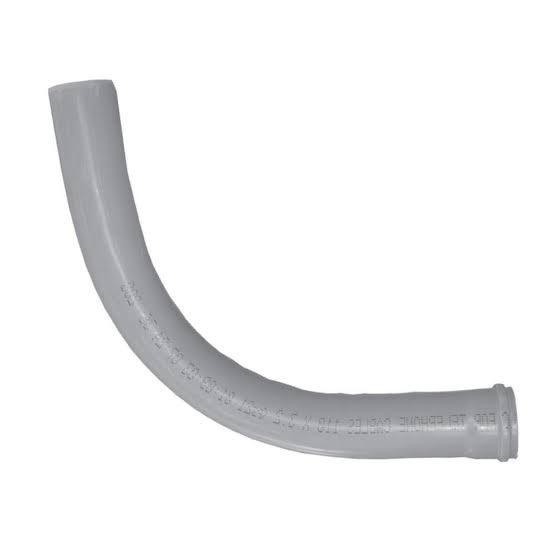

Plastic Elbow:
प्लास्टिक एल्बो PVC, CPVC, या अन्य प्लास्टिक से बने होते हैं और पानी की पाइपलाइन, सिंचाई, और अन्य कम दबाव वाले सिस्टम में उपयोग होते हैं।
4. Radius के आधार पर:
Long Radius Elbow (LR Elbow):
यह elbow पाइप के व्यास का 1.5 गुना लंबा होता है। इसका उपयोग तब किया जाता है जब flow resistance को कम करना हो।
Short Radius Elbow (SR Elbow):
यह elbow पाइप के व्यास के बराबर होता है। यह तंग जगहों में उपयोग होता है, लेकिन flow resistance अधिक होता है।
इन elbow fittings का उपयोग उनकी आवश्यकताओं, स्थितियों, और पाइपलाइन की डिजाइन के आधार पर किया जाता है।
